直称式小型蒸渗仪

直称式小型蒸渗仪（Lysimeter）是一种安装在室外空旷观测场（反映田间的自然环境）或温室内（人工模拟自然环境）装满土壤、测定农田蒸腾蒸发和地下水—土壤水转化的标准试验设备。其通过对被测土壤（原状土或人工配制实验土）水循环的记录分析，以研究农作物的耗水规律和SPAC系统中水分运移转化规律。该设备可单个或成组、成套设置，适用于农田、草原、森林及河流湿地等生态系统水文循环的长期监测。近年来，随着电子技术、土壤物理学和微气候学等学科领域不断深入发展，蒸渗仪与先进的传感器和数据采集装置配合使用，应用范围已拓展到垃圾填埋场等模拟研究领域。

【应用原理】 蒸渗仪应用水量平衡原理（△S = P + I + Q - △R – ET），推求平衡因素中某些难以直接测定或需研究的因素变化过程。其中△S为土壤储存水量的变化，P为降水量，I为灌溉量，Q为地下水流，△R为净地表径流量，ET为蒸腾蒸发量，可模拟和制造、控制某些便利条件，通过测定关键要素以研究各种水文常数。

【技术参数】

1.被测土体： 直径60cm，深度80cm。

2.分辨率： 0.01mm水深；

3.通讯方式：本地U盘数据下载或远程传输；

4.显示方式：人机交互（触摸屏）操控，具备显示当前测量数据、设置采样间隔、下位机时间以及管理下位机等；

5.电压范围：AC 220V 50HZ；DC 24V；

6.工作环境：相对湿度≤90% （30℃～50℃） 工作温度 -20℃～45℃；

7.供电系统：太阳能供电或220V市电；

8. 系统防护：系统具有的防雷措施，并使各模块间独立运行，一块受损或缺失不影响其他模块运行。

9.渗漏水：渗漏水测量完后，积水自动泵出。

10.土壤水分测量技术要求：测量准确度：矿质土±3%( EC＜10dS/m)，多孔介质±1-2% (单独校准后)；测量分辨率：VWC0.0008 m3/m3或者0.08% VWC (0 <VWC< 50%)；测量范围：0-100% VWC；

11.土壤温度测量技术要求：测量准确度：±1℃；测量分辨率：0.1℃；测量范围：-40~60℃；

12.电导率测量技术要求：测量准确度：±10% @ 0~7 dS/m，7 dS/m以上需要使用者校准；测量分辨率：0.01 dS/m@<7 dS/m, 0.05 dS/m@7~23.1 dS/m；测量范围：0-23dS/m(bulk)；

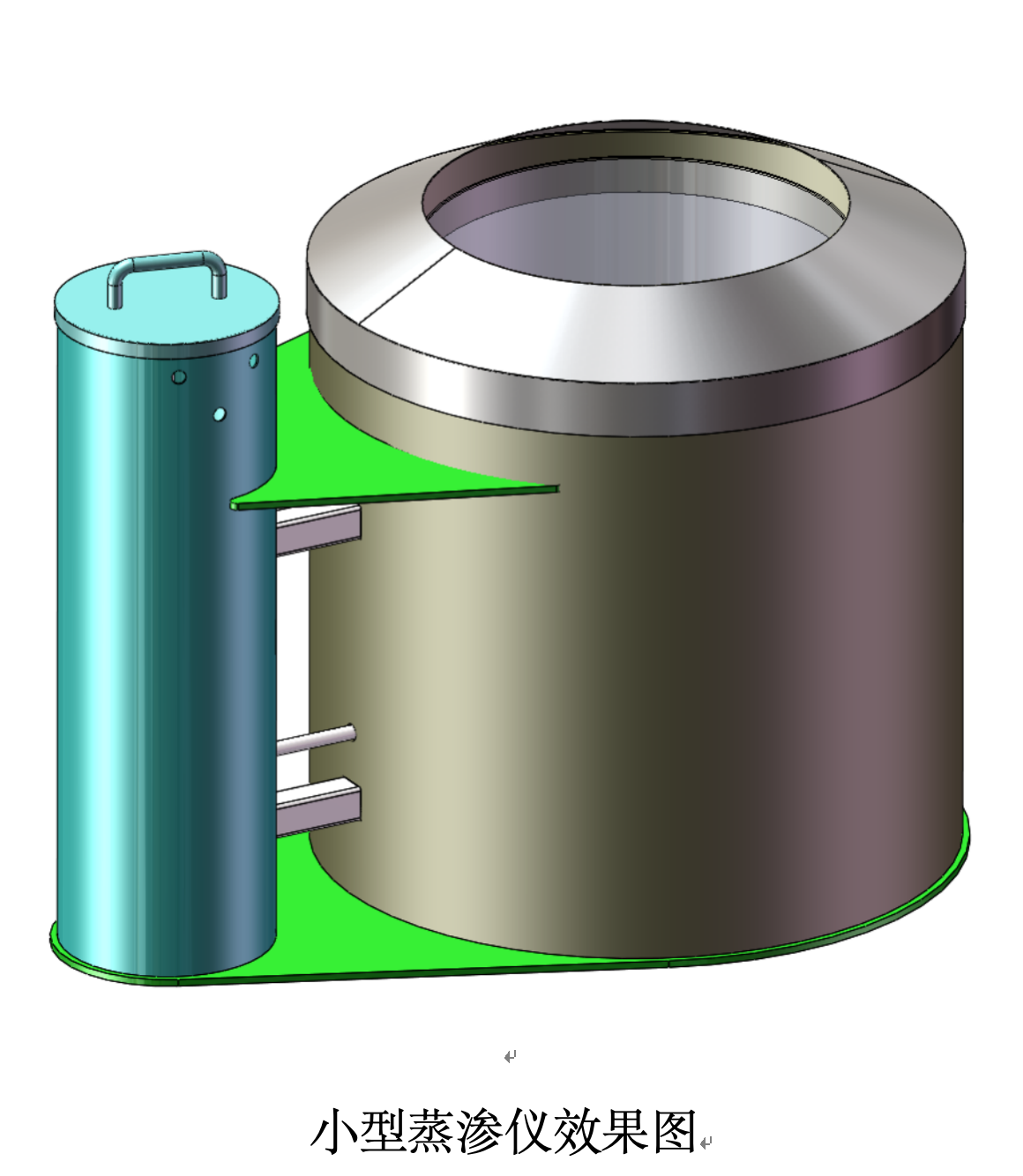

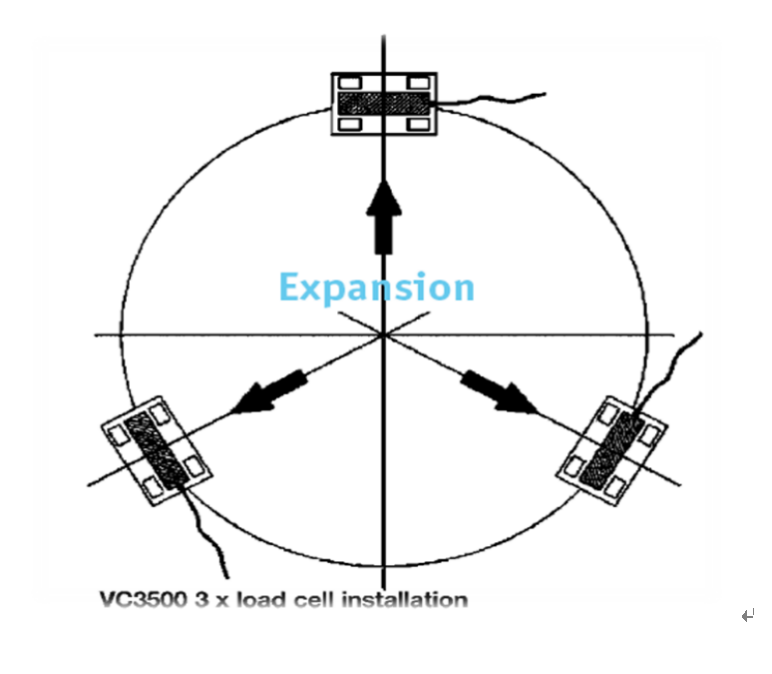

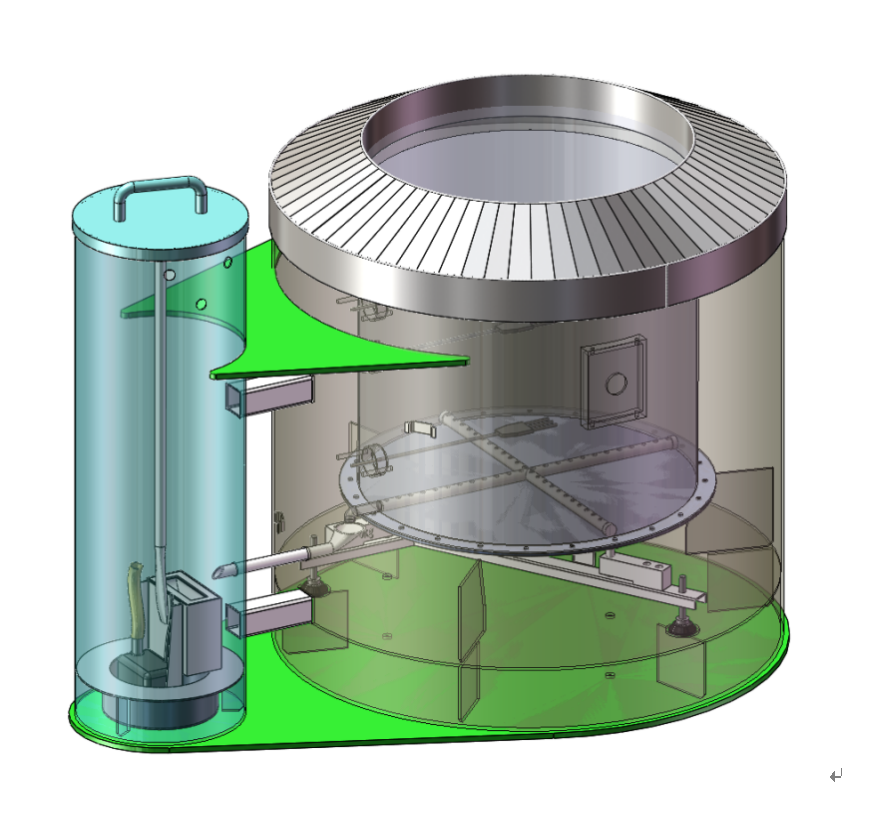

【工作原理】XHZ-ZS302直称式小型蒸渗仪，原理见下图：

【主要配置】
